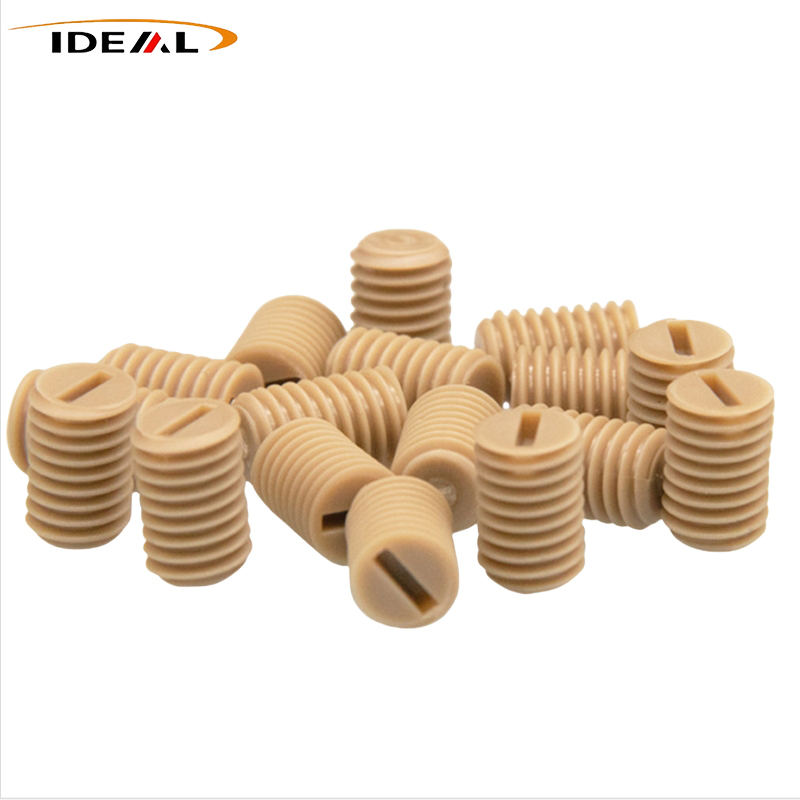

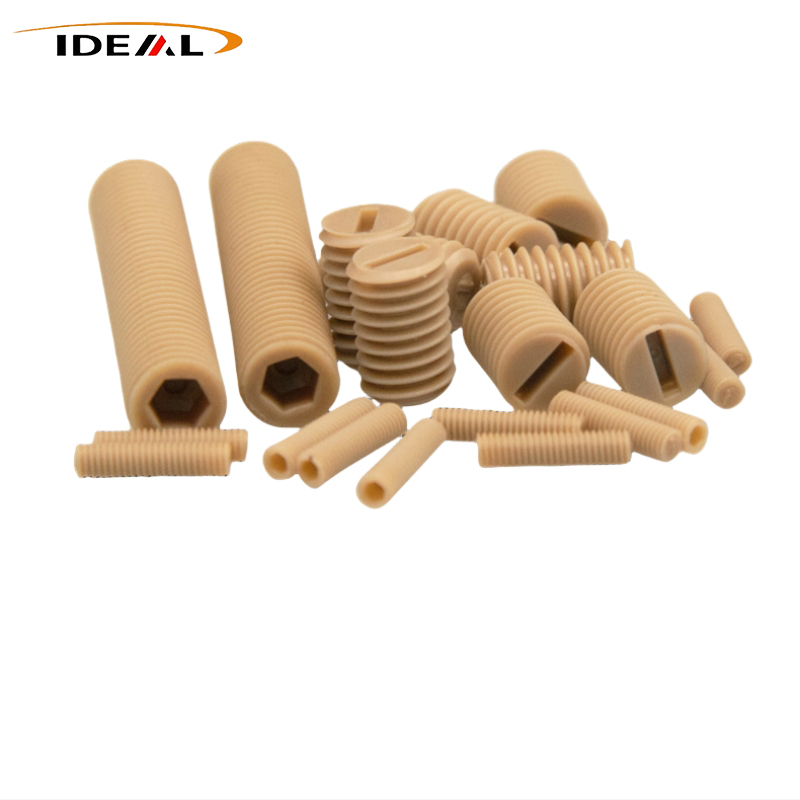

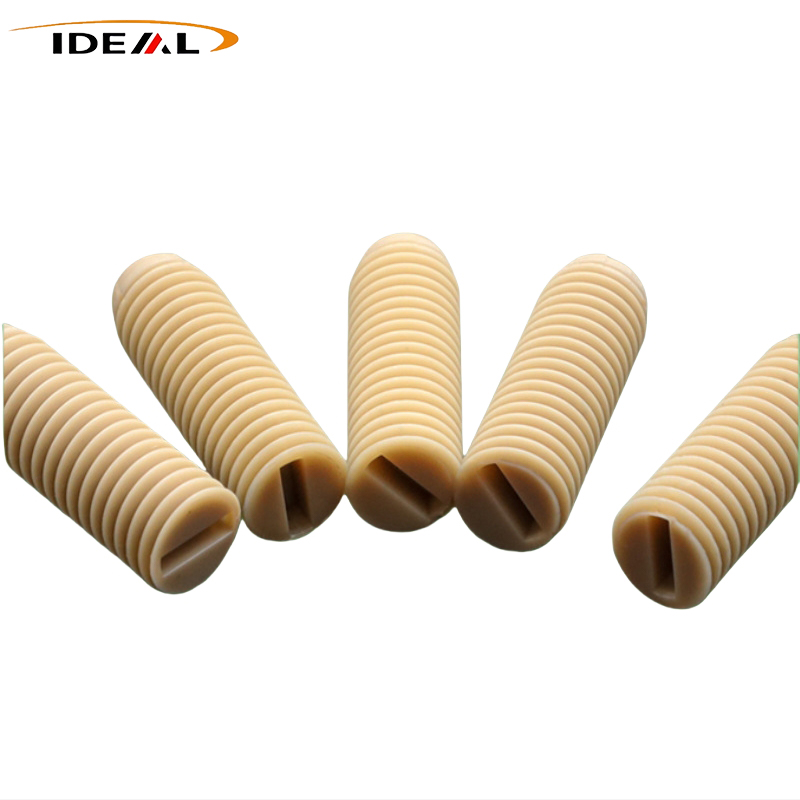

PEEK Set Screws များကို အများအားဖြင့် PEEK Grub Screws များကို စွမ်းဆောင်ရည်မြင့် polyetheretherketone (PEEK) အလွှာနှင့် တိကျသော CNC စက်ဖြင့် ပြုလုပ်ထားသည်။ ၎င်းတို့သည် အစိတ်အပိုင်းနေရာချထားခြင်း၊ လျော့ရဲခြင်းဆန့်ကျင်ခြင်းနှင့် ပြုပြင်ခြင်းရရှိရန် ချည်မျှင်သော့ခတ်ခြင်းအပေါ် အားကိုးသည့် ခေါင်းမရှိသော့ချိတ်များဖြစ်သည်။ သတ္တုမပါဝင်သောကြောင့် အထူးလုပ်ငန်းခွင်အခြေအနေများအတွက် မြင့်မားသော ခွန်အားနှင့် လိုက်လျောညီထွေရှိမှု နှစ်မျိုးလုံးကို ပေးဆောင်သည်။ အရင်းအမြစ်စက်ရုံတစ်ခုအနေဖြင့် Guangzhou Ideal သည် ကျယ်ပြန့်သောစက်သုံးကိရိယာဖောက်သည်များကို ဝန်ဆောင်မှုပေးကာ Standard in-stock နှင့် Standard မဟုတ်သော စိတ်ကြိုက်ပြင်ဆင်မှုကို ပံ့ပိုးပေးပါသည်။
Ideal Plastic မှ PEEK Set ဝက်အူများသည် အပျိုစင် PEEK သို့မဟုတ် 30% ကာဗွန်ဖိုက်ဘာအားဖြည့် PEEK မှ တိကျသော CNC စက်များဖြစ်သည်။ ၎င်းတို့၏ ဦးခေါင်းမပါသော ဒီဇိုင်းသည် အစိတ်အပိုင်းနေရာချထားခြင်း၊ axial fixing နှင့် anti-rotation အတွက် လျှပ်စစ်လျှပ်ကာ၊ သံလိုက်မဟုတ်သော ဂုဏ်သတ္တိများ၊ ဓာတုခုခံမှု သို့မဟုတ် အပူချိန် ခံနိုင်ရည် လိုအပ်သည့်နေရာများတွင် တပ်ဆင်ခြင်းကို ခွင့်ပြုထားသည်။
| ထုတ်ကုန်အမည် | Polyetheretherketone သတ်မှတ် ဝက်အူများ |
| ပစ္စည်း | Virgin PEEK၊ 30% ကာဗွန်ဖိုင်ဘာ အားဖြည့် PEEK |
| အရောင် | အနက်၊ အဝါနုရောင် (စိတ်ကြိုက်အရောင်များ ရနိုင်သည်) |
| အရွယ်အစားများ | မက်ထရစ်၊ အင်ပါယာ |
| Standard Metric အရွယ်အစားများ | M2, M2.5, M3, M4, M5, M6, M8 |
| အသုံးများသော Imperial စိတ်ကြိုက်အရွယ်အစားများ | #4-40 UNF၊ #6-32 UNC၊ #8-32 UNC၊ #10-24 UNC၊ 1/4-20 UNC |
| စုစုပေါင်း အရှည်သည်းခံမှု | ±0.10mm; တိကျသောအနုနယ်မှုစိတ်ကြိုက်သည်းခံနိုင်မှု ±0.05mm အထိ |
| Thread တိကျမှု | Metric 6g၊ Imperial 2A၊ Go/No-Go gauge စမ်းသပ်ထားသည်။ |
| မျက်နှာပြင်ကြမ်းတမ်းခြင်း။ | ချည်မျက်နှာ- Ra≤3.2μm; အတွင်းပိုင်း ဆဋ္ဌဂံပုံ နံရံ- Ra≤1.6μm၊ တင်းကျပ်သည့် အဆုံးမျက်နှာ- Ra≤3.2μm |

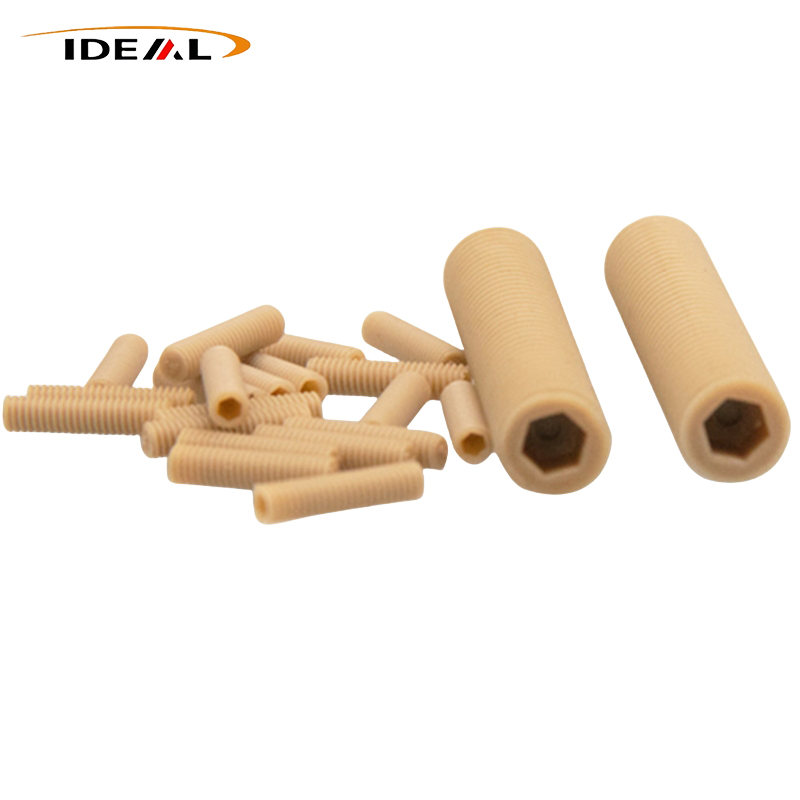

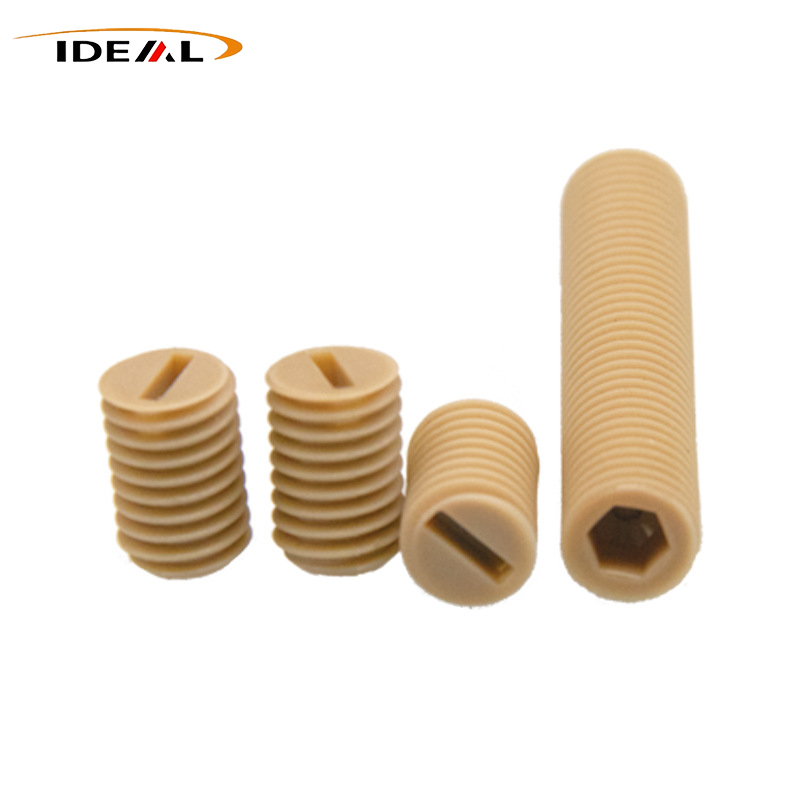

PEEK တပ်ဆင်ထားသောဝက်အူများသည် ပြီးပြည့်စုံသော ပြင်ပချည်နှင့် အတွင်းဆဋ္ဌဂံဒရိုက်ဖြင့် ဦးခေါင်းမပါသော ဖွဲ့စည်းပုံကို အသုံးပြုသည်။ တပ်ဆင်ပြီးနောက် ဝက်အူကို ချည်မျှင်အပေါက်ထဲသို့ အပြည့်ထည့်နိုင်ပြီး တပ်ဆင်ပြီးနောက် ခေါင်းကို အပြူးမထွက်စေပါ။
ကန့်လန့်ခံထားသော ဒီဇိုင်းသည် ချိတ်ဆွဲအား ပတ်ပတ်လည် အစိတ်အပိုင်းများကို အနှောင့်အယှက်မဖြစ်အောင် တားဆီးပေးသည်။ တင်းကျပ်သည့်အဆုံးသည် နေရာချထားခြင်းနှင့် ပြင်ဆင်ခြင်းအတွက် မိတ်လိုက်သည့်အပိုင်းကို တိုက်ရိုက်ဆက်သွယ်သည်။
1.recessed တပ်ဆင်ခြင်းအတွက် အပြည့်ချည်ထားသော ရှပ်။
2.တင်းကျပ်မှုအတွက် အတွင်းပိုင်း ဆဋ္ဌဂံအပေါက်။
3.မိတ်လိုက်သော အစိတ်အပိုင်းနှင့် တိုက်ရိုက်ထိတွေ့ရန်အတွက် အပြားတင်းကျပ်သည့်အဆုံး။
အဓိကလုပ်ဆောင်ချက်မှာ tensile fastening ထက် ကုပ်ခြင်းနှင့် နေရာချထားခြင်း ဖြစ်သည်။ ဝက်အူသည် ရှပ်များ၊ လက်စွပ်များနှင့် ချုံများကို အနေအထားတွင် ထိန်းထားနိုင်ပြီး axial လှုပ်ရှားမှုကို ကန့်သတ်ကာ နှိုင်းယှဥ်လှည့်ခြင်းကို တားဆီးနိုင်သည်။
ဝက်အူအား ကန့်သတ်မှု သို့မဟုတ် ချိန်ညှိဝက်အူအဖြစ် လုပ်ဆောင်နိုင်စေရန် ဝက်အူအား ကန့်သတ်ချက် သို့မဟုတ် ချိန်ညှိမှုဝက်အူအား ထိန်းချုပ်ရန် အစိတ်အပိုင်းတည်နေရာ သို့မဟုတ် ကင်းရှင်းမှုကို ထိန်းချုပ်ရန် ထည့်သွင်းမှုအတိမ်အနက်ကိုလည်း ချိန်ညှိနိုင်သည်။
စံပြပလပ်စတစ်သည် အပျိုစင် PEEK နှင့် 30% ကာဗွန်ဖိုက်ဘာအားဖြည့် PEEK ကို ထောက်ပံ့ပေးသည်။ ပစ္စည်းရွေးချယ်မှုတွင် တပ်ဆင်မှုသည် လျှပ်စစ်လျှပ်ကာနှင့် သံလိုက်မဟုတ်သော စွမ်းဆောင်ရည် လိုအပ်ခြင်း ရှိ၊
Virgin PEEK သည် မြင့်မားသော လျှပ်စစ်ခံနိုင်ရည်၊ လျှပ်ကာနှင့် သံလိုက်မဟုတ်သော အပြုအမူတို့ကို ပံ့ပိုးပေးသည်။ ဤဂုဏ်သတ္တိများသည် MRI စက်ကိရိယာများ၊ ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းကိရိယာများ၊ စွမ်းအင်ဘက်ထရီမော်ဂျူးအသစ်များ၊ တစ်ပိုင်းလျှပ်ကူးပစ္စည်းကိရိယာများနှင့် အလင်းစမ်းသပ်ကိရိယာများနှင့် သက်ဆိုင်ပါသည်။
30% ကာဗွန်ဖိုက်ဘာအားဖြည့် PEEK သည် အပူချိန်မြင့်မားသော၊ ဝတ်ဆင်ရန် ခံနိုင်ရည်ရှိပြီး လေးလံသောနေရာချထားခြင်းဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက် ရည်ရွယ်ပါသည်။ လျှပ်ကာ၊ သံလိုက်မဟုတ်သော စွမ်းဆောင်ရည် သို့မဟုတ် တစ်ပိုင်းလျှပ်ကူးတာ သန့်စင်ခန်းလိုအပ်ချက်များ မရှိမဖြစ်လိုအပ်သည့် အပျိုစင် PEEK ကို အစားထိုးခြင်းမပြုသင့်ပါ။
သေးငယ်သော အရွယ်အစား၊ ပါးလွှာသော နံရံချည်များနှင့် အတွင်းပိုင်း ဆဋ္ဌဂံအချောင်းများသည် တိကျစွာ ပြုပြင်ရာတွင် အရေးကြီးပါသည်။ ပံ့ပိုးပေးထားသော နည်းပညာဆိုင်ရာ အချက်အလက်များတွင် စက်မှုလော့ခ်ချခြင်းဆိုင်ရာ အသုံးချပရိုဂရမ်များကို အဓိကအားဖြင့် CNC သည် ဆေးထိုးပုံသွင်းခြင်းထက် extruded PEEK ဘားများမှ စက်ဖြင့်ပြုလုပ်ထားကြောင်း ဖော်ပြထားသည်။
PEEK သည် မြင့်မားသော အရည်ပျော်မှု ရှိပြီး ဆေးထိုးပုံသွင်းရာတွင် သေးငယ်သော ချည်မျှင်ဖွဲ့စည်းပုံများကို အပြီးသတ်ဖြည့်သွင်းရာတွင် ခက်ခဲစေသည်။ Weld လိုင်းများ၊ အတွင်းပိုင်း ချွေးပေါက်များ၊ ကျုံ့သွားသော အပေါက်များနှင့် မပြည့်စုံသော ချည်ပရိုဖိုင်းများသည် torque စွမ်းဆောင်ရည်ကို ထိခိုက်စေနိုင်သည်။ CNC စက်သည် ဤပုံသွင်းခြင်းဆိုင်ရာ ချည်ဖွဲ့စည်းခြင်းဆိုင်ရာ ပြဿနာများကို ရှောင်ရှားသည်။
Ideal Plastic သည် CNC စက်များ၊ CNC ကြိတ်စက်များ၊ CNC စက်ယန္တရားစင်တာများနှင့် ဝင်ရိုးငါးခုရှိသော စက်ကိရိယာများကို အသုံးပြုသည်။ ဆောင်ရွက်မှုသည် သေးငယ်သော PEEK ဖွဲ့စည်းပုံအရ ဖြတ်တောက်သည့်အမြန်နှုန်းနှင့် အစာစားနှုန်းကို ထိန်းချုပ်ထားသည့် သင့်လျော်သော ပရိဘောဂများနှင့် ချွန်ထက်သောကာဗိုက်ကိရိယာများကို အသုံးပြုသည်။
Extruded PEEK bars များတွင် ကျန်ရှိသော stress များ ပါဝင်နိုင်သည်။ စက်ပြုလုပ်နေစဉ်အတွင်း ပစ္စည်းကို ဖယ်ရှားခြင်းသည် ဤဖိစီးမှုကို ထုတ်လွှတ်နိုင်ပြီး အထူးသဖြင့် အချောထည်အစိတ်အပိုင်းသည် နောက်ပိုင်းတွင် မြင့်မားသောအပူချိန်နှင့် ထိတွေ့သောအခါတွင် အတိုင်းအတာပြောင်းလဲမှုများ သို့မဟုတ် ကွဲထွက်ခြင်းတို့ကို ဖြစ်စေနိုင်သည်။
ထို့ကြောင့် ပံ့ပိုးပေးသည့် လုပ်ငန်းစဉ်သည် လိုအပ်သည့်နေရာတွင် အကြမ်းခံခြင်းနှင့် အပြီးသတ်ခြင်း အဆင့်များကို အသုံးပြုသည်။ Stress control သည် ချည်ကွဲအက်ခြင်း၊ အတွင်းပိုင်း ဆဋ္ဌဂံပုံကွဲအက်ခြင်း၊ ကွဲအက်ခြင်းနှင့် အတိုင်းအတာ လွင့်ခြင်း ဖြစ်နိုင်ခြေကို လျှော့ချပေးသည်။
အရည်အသွေးစစ်ဆေးခြင်းတွင် ပစ္စည်းအတည်ပြုခြင်း၊ ပထမပိုင်းစစ်ဆေးခြင်း၊ လုပ်ငန်းစဉ်အတွင်း စစ်ဆေးခြင်းနှင့် နောက်ဆုံးစစ်ဆေးခြင်း ပါဝင်သည်။
1.စက်မပြုလုပ်မီ PEEK ဘားပစ္စည်းနှင့် ထုတ်လုပ်မှုအသုတ်ကို စစ်ဆေးသည်။
2.ပထမအပိုင်းအတိုင်းအတာ၊ ချည်ကြိုးအခြေအနေနှင့် အသွင်အပြင်ကို စစ်ဆေးပြီးဖြစ်သည်။
3.ထုတ်လုပ်နေစဉ်အတွင်း အရွယ်အစား၊ အသွင်အပြင်နှင့် ကိရိယာများ၏ အခြေအနေကို စစ်ဆေးပါသည်။
4.နောက်ဆုံးစစ်ဆေးခြင်းတွင် နမူနာများ၏ သော့ပုံစံနမူနာ၊ အမြင်အာရုံစစ်ဆေးခြင်းနှင့် နမူနာများ၏ torque စမ်းသပ်ခြင်းများ ပါဝင်သည်။
အတွင်းပိုင်း microcracks များကို အမြင်အာရုံစစ်ဆေးခြင်းတစ်ခုတည်းဖြင့် အတည်မပြုနိုင်သောကြောင့် Thread gauges နှင့် torque testing လိုအပ်ပါသည်။
လိုအပ်သောချည်ပရိုဖိုင်သည် burrs, rolled edges သို့မဟုတ် burned edges မပါဘဲ ပြီးပြည့်စုံပြီး ပြတ်သားသည်။ ချည်စွန်းနှစ်ခုစလုံးတွင် ကန့်လန့်ဖြတ် လမ်းညွှန်များရှိသည်။ အတွင်းဆဋ္ဌဂံအစွန်းသည် အဖွင့်အပျက်အစီးမရှိဘဲ ချောမွေ့သောအတွင်းနံရံတစ်ခုရှိပြီး၊ တင်းကျပ်သည့်အဆုံးသည် ပြားချပ်ချပ်ဖြစ်ပြီး မျက်ရည် သို့မဟုတ် နစ်ခ်များကင်းစင်နေပါသည်။
PEEK set screw များကိုအသုံးပြုခြင်းသည် ယေဘူယျရည်ရွယ်ချက်ဖြင့် ချိတ်ခြင်းထက် ပစ္စည်း၏အပူ၊ လျှပ်စစ်၊ ဓာတု၊ စက်ပိုင်းဆိုင်ရာနှင့် လေဟာနယ်ဆိုင်ရာ ဂုဏ်သတ္တိများအပေါ် အခြေခံထားသည်။
1.အပူချိန်မြင့်သည့်ကိရိယာများ- ပံ့ပိုးပေးထားသော ပစ္စည်းအချက်အလက်များသည် ရေရှည်လည်ပတ်မှုအပူချိန် 50 ဒီဂရီမှ 250 ဒီဂရီစင်တီဂရိတ်၊ ခန့်မှန်းခြေအားဖြင့် ဖန်ခွက်အကူးအပြောင်းအပူချိန် 143 ℃ နှင့် ရေတိုရေရှည်အပူချိန် 280 မှ 300 ဒီဂရီအထိ ပေးပါသည်။
2.လျှပ်စစ်ပစ္စည်းကိရိယာများ- Virgin PEEK သည် သတ္တုချည်နှောင်သည့်အစိတ်အပိုင်းများသည် လျှပ်ကူးလမ်းကြောင်းများ၊ ဆားကစ်တိုများ သို့မဟုတ် ပြင်းထန်သည့်အန္တရာယ်များကို ဖန်တီးပေးနိုင်သည့် လျှပ်ကာများကို ပံ့ပိုးပေးနိုင်သည်။
3.သံလိုက်အာရုံခံကိရိယာ- PEEK ၏ သံလိုက်မဟုတ်သော လက္ခဏာများသည် MRI၊ အာရုံခံကိရိယာနှင့် အလင်းပြန်မှုတိုင်းတာခြင်းကိရိယာများနှင့် သက်ဆိုင်ပါသည်။
4.တစ်ပိုင်းလျှပ်ကူးပစ္စည်းနှင့် ဖုန်စုပ်စက်- သန့်စင်မှုမြင့်မားသော PEEK တွင် ဓာတ်ငွေ့ထုတ်လွှတ်မှုနည်းပြီး အိုင်းယွန်းမိုးရွာသွန်းမှုနည်းသည်။ annealing၊ degassing နှင့် ultrasonic cleaning ပြီးနောက်၊ ၎င်းကို လေဟာနယ်နှင့်ဆက်စပ်သော ပတ်ဝန်းကျင်များတွင် အသုံးပြုနိုင်ပါသည်။
5.နေရာချထားခြင်း စည်းဝေးပွဲများ- ခေါင်းမဲ့ဖွဲ့စည်းပုံသည် ဆုတ်ခွာနေရာချထားခြင်း သို့မဟုတ် လည်ပတ်မှုဆန့်ကျင်ရေးပြင်ဆင်မှုလိုအပ်သော ရှပ်များ၊ လက်စွပ်များ၊ ချုံများနှင့် အခြားအစိတ်အပိုင်းများအတွက် သင့်လျော်သည်။
PEEK set screws များသည် ဖိအားမြင့် တွဲချိတ် bolts များထက် နေရာချထားခြင်းနှင့် ကုပ်နေသော အစိတ်အပိုင်းများဖြစ်သည်။ ၎င်းတို့သည် လေးလံသော tensile ဆက်သွယ်မှုများအတွက် ရည်ရွယ်ခြင်းမဟုတ်ပါ။
ပစ္စည်းရွေးချယ်ရာတွင်လည်း လျှောက်လွှာလိုအပ်ချက်များကို လိုက်နာရပါမည်။ လျှပ်ကာ၊ သံလိုက်မဟုတ်သောအပြုအမူ သို့မဟုတ် တစ်ပိုင်းလျှပ်ကူးတာ သန့်ရှင်းမှုသည် အရေးကြီးသောအခါတွင် Virgin PEEK လိုအပ်ပါသည်။ ကာဗွန်ဖိုက်ဘာအားဖြည့် PEEK သည် insulation မလိုအပ်ဘဲ ပိုမိုမြင့်မားသော စက်ပိုင်းဆိုင်ရာနှင့် ဝတ်ဆင်မှုနှင့်ပတ်သက်သော စွမ်းဆောင်ရည်လိုအပ်သည့် application များအတွက် ရည်ရွယ်ပါသည်။
A- ပြင်ပအတိုင်းအတာများသည် DIN913/DIN916 လိုအပ်ချက်များနှင့် ကိုက်ညီနိုင်သည်။ အပူချိန်မြင့်သောအသုံးချပရိုဂရမ်များသည် အပူချဲ့ထွင်ခြင်းနှင့် ကျန်ရှိသောဖိအားကို ထည့်သွင်းစဉ်းစားရန် လိုအပ်သည်။
A- Annealing က အဓိကအားဖြင့် ကျန်နေတဲ့ စိတ်ဖိစီးမှုတွေကို လျှော့ချပေးပြီး ရေရှည် အတိုင်းအတာ တည်ငြိမ်မှုကို တိုးတက်စေပါတယ်။ ၎င်းသည် machining ခံနိုင်ရည်ကို တိုက်ရိုက်မလျှော့ချပါ။
A- မရှိပါ။ Pure PEEK သည် insulation၊ သံလိုက်မဟုတ်သော နှင့် semiconductor cleanroom applications များအတွက် လိုအပ်ပါသည်။
A: Imperial အရွယ်အစားများကို ဘယ်တော့မှ မသိုလှောင်ပါ။ ၎င်းတို့ကို လိုအပ်သော အရွယ်အစားနှင့် အရေအတွက်အရ CNC စက်ဖြင့် ပြုလုပ်ထားသည်။
A: ဟုတ်ပါတယ်။ ထည့်သွင်းမှုအတိမ်အနက်ကို ချိန်ညှိခြင်းဖြင့် အစိတ်အပိုင်း အနေအထား သို့မဟုတ် ရှင်းလင်းမှုကို ထိန်းချုပ်ရန် အသုံးပြုနိုင်သည်။
A- Visual inspection တစ်ခုတည်းဖြင့် အတွင်းပိုင်း microcracks များကို မခွဲခြားနိုင်ပါ။ Thread gauges နှင့် torque testing ကို အတည်ပြုရန်အတွက် အသုံးပြုပါသည်။
